隨著航空技術的發展，航空電子設備的復雜性和精密性也不斷提升。在飛行器中，電子系統負責飛行控制、導航、通信、雷達等多項關鍵功能。這些系統對信號傳輸和電力供應有著極高的要求，因此，連接器作為電子系統中的重要組成部分，其設計和性能直接關系到飛行器的安全和可靠性。12+4同軸航空連接器作為一種特殊的連接器類型，在航空電子設備中廣泛應用，尤其是在需要高頻信號傳輸和電力供應的場合。本文將探討12+4同軸航空連接器的設計原則，分析其在設計過程中需要關注的關鍵因素。

一、12+4同軸航空連接器的基本結構

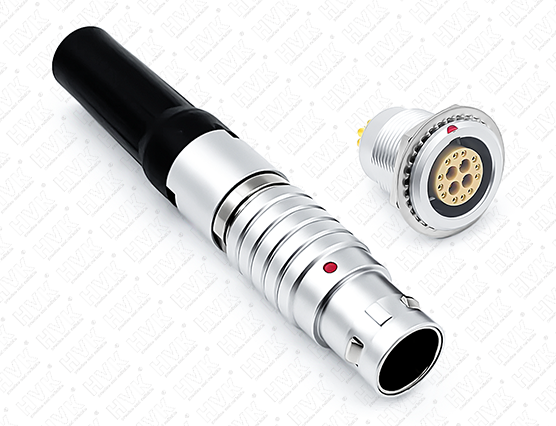

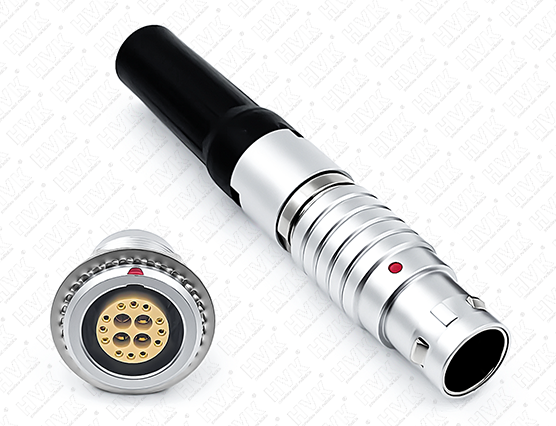

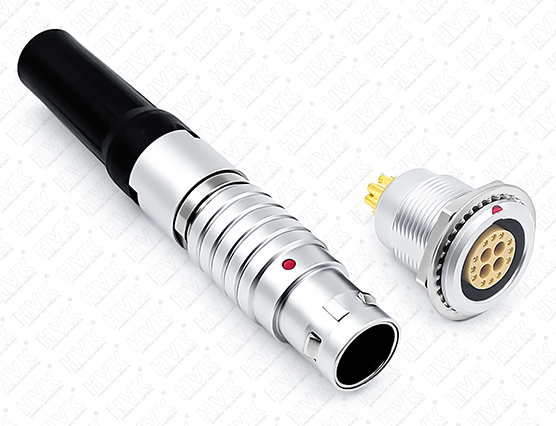

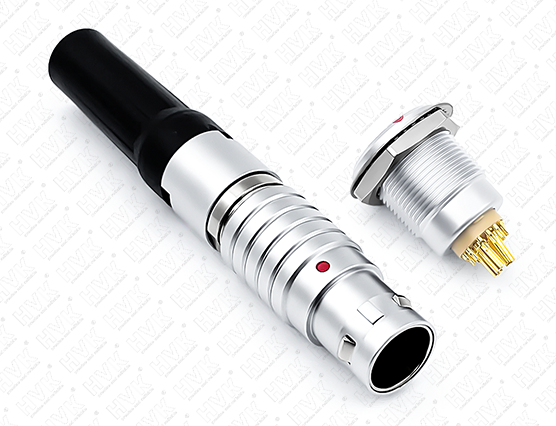

12+4同軸航空連接器通常包含12根用于電信號傳輸?shù)膶?dǎo)線和4個同軸電纜傳輸信號的通道。此類連接器廣泛應用于通信、雷達、導航和其他高頻電氣系統中。其設計中，12根電信號線一般用于傳輸?shù)皖l或高頻電信號，而4根同軸電纜則主要用于承載高頻信號，例如射頻（RF）信號。由于航空領域?qū)B接器的可靠性、穩定性以及抗干擾能力有著極高的要求，因此，12+4同軸航空連接器的設計必須遵循一系列嚴格的原則，以確保其在嚴苛環境下的穩定性和耐用性。

二、設計原則

1.電氣性能的優化

電氣性能是航空連接器設計的核心要求之一。在12+4同軸航空連接器的設計中，電信號的傳輸質量和高頻信號的穩定性至關重要。為了保證連接器的電氣性能，首先要確保連接器內的導線與同軸電纜具有良好的導電性，通常使用高質量的銅合金材料，保證低阻抗和高電導率。此外，在同軸電纜設計中，信號導體和外屏蔽層的電氣隔離要足夠良好，以防止高頻信號的干擾和衰減。

12根電信號線與4根同軸電纜之間的電氣隔離需要特別設計，避免互相干擾。為此，連接器的導線布局要合理，尤其是在密集的布線環境中。每一根電纜和信號線的屏蔽設計也十分重要，屏蔽層能夠有效隔離外部電磁干擾，確保高頻信號傳輸?shù)那逦浴ＴO(shè)計時，還需要考慮連接器的阻抗匹配，特別是在高頻信號傳輸?shù)膽?yīng)用中，阻抗失配可能導致信號反射和損失。因此，在設計時要采用適當?shù)淖杩箍刂萍夹g(shù)。

2. 機械強度與結構設計

航空器的工作環境通常非?？量?，面臨極端的溫度變化、震動和機械沖擊等影響。因此，12+4同軸航空連接器的結構設計需要保證其在長期使用中能夠保持足夠的機械強度。連接器的外殼通常采用高強度的金屬材料，如鋁合金或不銹鋼，這些材料既能提供足夠的強度，又能防止腐蝕和氧化，確保連接器在惡劣環境下的長期使用。

為了進一步增強連接器的抗震性，設計時要考慮到連接器的防震結構。例如，連接器內部的導線和同軸電纜要有一定的靈活性，以減輕震動對電氣連接的影響。在實際應用中，航空器在飛行過程中會遭遇高速氣流和劇烈的震動，這要求連接器在設計時充分考慮機械沖擊對連接點的影響。特別是12根電信號線和4根同軸電纜的連接點，要有良好的機械鎖定結構，以避免在極端環境中出現松動和脫落的情況。

3. 耐高溫與抗腐蝕設計

航空環境中的溫度變化極大，連接器設計必須考慮到在低溫和高溫環境下的表現。航空器可能會經歷從地面到高空的溫差變化，連接器必須能夠在極端溫度下依然正常工作。通常，連接器外殼需要具備良好的耐高溫性和低溫性，并且內部的導線材料和絕緣材料要具有較高的熱穩定性。

與此同時，航空器在飛行過程中會遇到潮濕、高鹽度等腐蝕性環境，連接器的耐腐蝕性也至關重要。為此，連接器外部往往涂有一層防腐蝕涂層，常見的防腐材料包括鍍金、鍍鎳等。這些涂層能夠有效防止腐蝕，確保連接器在惡劣環境下長期使用而不發生失效

4. 可靠的連接和斷開性能

12+4同軸航空連接器的設計還需要確保連接過程的穩定性和可靠性。航空器的電子設備在長時間使用過程中，連接器可能需要多次插拔。因此，連接器的插拔次數要求非常高，通常需要設計為能夠經受至少幾千次的插拔操作而不失去性能。

為了確保連接器插拔過程中的穩定性，設計時需要使用高質量的接觸材料，通常選用耐磨、耐腐蝕的合金材料。接觸件的設計還需要保證在插拔過程中不會產生電氣接觸不良的情況。此外，連接器的設計還需要確保連接過程中的定位精度，防止插拔時出現接觸不完全或誤接現象。尤其是在航空設備中，連接器的每一次插拔都必須精準無誤，以保證信號的準確傳輸和電氣連接的穩定性。

5. 緊湊與重量?jī)?yōu)化

在航空器的設計中，設備的重量和體積是兩個非常關鍵的因素。連接器的設計需要盡可能地緊湊，同時不影響其電氣性能和機械強度。為了實現這一目標，連接器的每個部分都需要進行精確的尺寸設計，避免浪費空間。使用輕質的高強度材料也是減輕重量的有效途徑。

同時，連接器的內部設計也要考慮到模塊化和可擴展性，這樣可以在不增加額外重量的情況下，適應未來技術的發展和設備需求的變化。對于航空器而言，每一克的重量都會對飛行性能產生影響，因此，在設計12+4同軸航空連接器時，必須充分考慮其重量?jī)?yōu)化問題。

6. 標準化與兼容性

航空領域?qū)υO(shè)備的兼容性和標準化要求極為嚴格。在設計12+4同軸航空連接器時，必須遵循國際標準和行業標準，以確保連接器與其他航空設備的兼容性。這些標準不僅涵蓋了連接器的尺寸、插頭、插座的形式，還包括了信號傳輸?shù)碾姎庑阅芤?。此外，設計時還要考慮到其他同類連接器的兼容性，特別是在進行設備升級或更換時，能夠確保不同設備之間的互操作性。

12+4同軸航空連接器作為航空電子設備中的關鍵組件，其設計必須綜合考慮電氣性能、機械強度、耐高溫、抗腐蝕、連接可靠性、重量?jī)?yōu)化和標準化等多個方面。在設計過程中，確保連接器在惡劣環境中的穩定性和長期可靠性是至關重要的。隨著航空技術的不斷進步，航空連接器的設計將會越來越精密，未來的12+4同軸航空連接器將不僅僅滿足現有的需求，還將在更高效、更安全、更智能的航空電子系統中發揮更重要的作用。
