在現代電子設備中，航空連接器因其優良的電氣性能和機械強度而被廣泛應用。在PCB（印刷電路板）設計中，90度彎針連接器成為一種常見的連接方案，尤其適用于空間有限或需要靈活布局的應用場合。本文將探討90度彎針PCB板接航空連接器的設計原理，包括其構造、工作原理、設計考慮因素以及實際應用案例。

一、航空連接器概述

航空連接器是一種專門為航空、航天、軍工和高可靠性應用設計的連接器。它們通常具有以下特點：

1.高可靠性：航空連接器必須在極端環境下（如高溫、高濕、腐蝕性氣體等）保持穩定的性能。

2.優良的防護性：連接器通常具有IP67或更高的防護等級，能夠防止水、灰塵和其他污染物的侵入。

3.大的機械強度：連接器需要承受高壓、振動和沖擊等力學負荷。

二、90度彎針連接器的構造

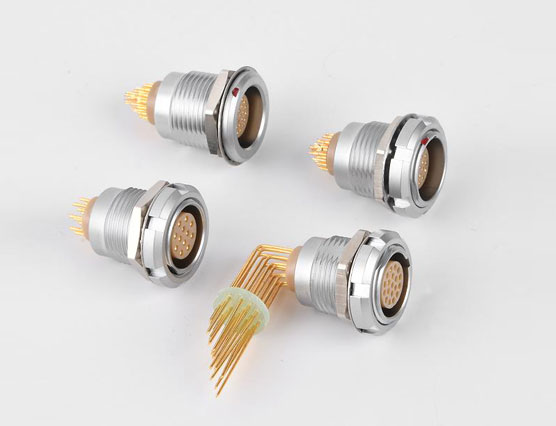

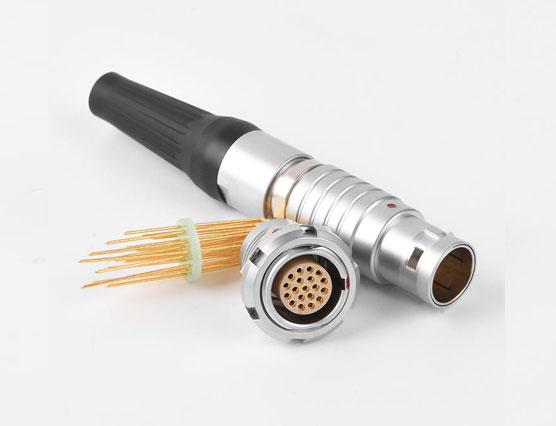

90度彎針連接器是指連接器的引腳設計成90度彎曲的形狀，以便于在PCB上進行安裝。其構造主要包括以下幾個部分：

1.連接器本體：包含多個導電引腳、鎖緊機制和外殼，外殼通常采用鋁合金或不銹鋼材料，以提供強度和防護。

2.導電引腳：導電引腳是連接器的核心部分，負責信號和電源的傳輸。彎針設計使得引腳可以在有限的空間內進行連接，適應PCB的布局。

3.密封結構：在航空連接器中，密封結構通常由橡膠密封圈或O型圈構成，確保連接器在潮濕環境下的密封性。

三、工作原理

90度彎針連接器的工作原理主要涉及信號的傳輸和電氣連接的穩定性。其基本工作過程如下：

1.信號傳輸：當連接器插入時，導電引腳與PCB上的焊盤接觸，形成電氣連接。信號通過連接器的引腳傳輸?shù)絇CB，保證數據或電源的可靠傳輸。

2.機械固定：連接器在插入后，通過鎖緊機制將其固定在PCB上，防止因振動或外力導致連接松動。

3.密封性：連接器的密封結構確保在潮濕或惡劣環境下，內部電路不受到水分或雜質的侵害，保持長期穩定的性能。

四、設計考慮因素

在設計90度彎針PCB板接航空連接器時，需要考慮多個關鍵因素：

1.空間布局：90度彎針設計適用于空間有限的情況，因此在布局時需要合理安排連接器的位置，以確保其他組件不會干擾連接器的安裝和使用。

2.引腳長度和間距：引腳的長度需要根據PCB的厚度和設計需求進行合理選擇。引腳間距應與PCB焊盤的設計相匹配，以確保良好的導電性和機械連接。

3. 電氣性能：在選擇連接器時，需要關注其電氣性能參數，包括額定電流、額定電壓和電阻等，以確保其能夠滿足實際應用的需求。

4.熱管理：在高功率應用中，熱量的產生可能會影響連接器的性能。因此，在設計中應考慮散熱設計，確保連接器能夠在高溫環境下安全運行。

5.防護等級：根據應用場景的要求，選擇合適的防護等級，以確保連接器能夠抵御水分、灰塵和其他污染物的侵害。

6. 材料選擇：連接器的材料選擇對其性能有直接影響。通常選用高強度、耐腐蝕的材料（如鋁合金、不銹鋼等）來制造連接器外殼，導電引腳則多采用銅合金材料，表面鍍金以提高導電性和抗氧化能力。

五、實際應用案例

90度彎針PCB板接航空連接器在多個領域中得到了廣泛應用，以下是一些典型案例：

1.航空電子設備：在航空電子設備中，由于空間限制，90度彎針連接器能夠有效節省空間，同時保證設備的可靠性和穩定性。

2.人機系統：無人機系統需要在輕量化和高性能之間取得平衡，90度彎針連接器以其靈活的布局設計，適應了無人機內部復雜的電子線路連接需求。

3.工業自動化設備：在工業自動化領域，90度彎針連接器被廣泛應用于傳感器、執行器和控制系統中，確保設備在復雜環境下的穩定運行。

4.醫療設備：醫療設備要求高可靠性和安全性，90度彎針連接器的設計滿足了這些需求，常用于監測設備、手術器械等領域。

六、設計實例分析

假設我們需要設計一款用于無人機的90度彎針航空連接器，以下是設計步驟：

1.需求分析：確定連接器的電氣性能需求，如額定電壓、額定電流、信號類型等。同時考慮無人機的空間布局，選擇合適的連接器尺寸和引腳數量。

2.選材：選擇高強度的鋁合金作為連接器外殼材料，導電引腳選用銅合金并鍍金處理，以提高導電性能和耐腐蝕性。

3.繪制PCB布局：根據連接器的尺寸和引腳間距，設計PCB焊盤布局，確保焊盤與引腳的匹配。

4.模擬分析：利用電氣仿真軟件對連接器的電氣性能進行仿真分析，確保在實際應用中信號傳輸穩定。

5.制作原型：根據設計圖紙制作連接器原型，并進行測試，驗證其在高溫、高濕和震動等環境下的性能。

6.化調整：根據測試結果進行必要的調整和優化，確保連接器在實際應用中的可靠性和穩定性。

90度彎針PCB板接航空連接器的設計是一個復雜而細致的過程，涉及多方面的工程技術和設計原則。通過合理的設計和材料選擇，90度彎針連接器能夠在空間有限的環境中提供可靠的電氣連接，廣泛應用于航空、航天、工業、醫療等多個領域。隨著技術的不斷進步，未來的連接器設計將更加智能化和高性能，為各類電子設備的可靠運行提供更強有力的支持。
